Генпланирование

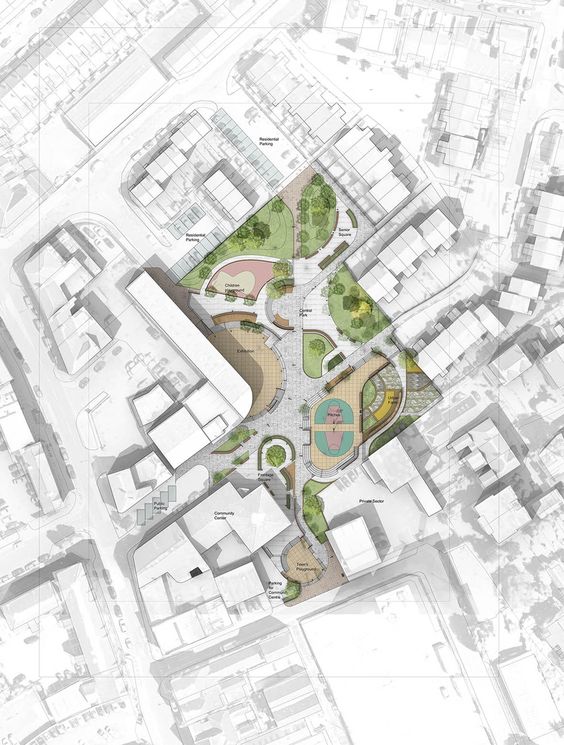

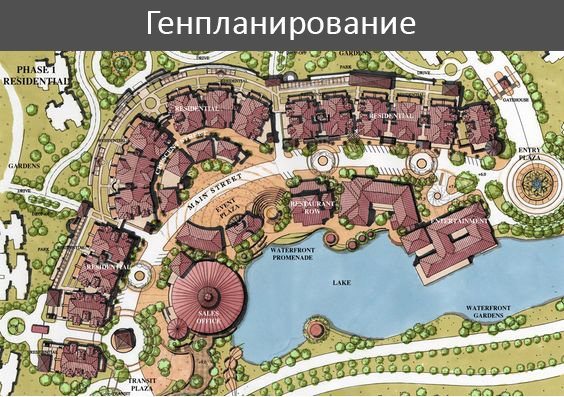

Генпланирование участка представляет собой крупномасштабный чертеж, который показывает всю протяженность участка для существующего или проектируемого объекта. В большинстве случаев генпланы участка составляются архитектором , после проведения серий исследований на площадке.
Как правило, в зависимости от размера проекта генпланы могут быть в масштабе 1: 500 или 1: 200. Однако для очень маленьких проектов могут использоваться более крупные масштабы, а для крупных проектов - более мелкие масштабы или даже несколько чертежей, собранных вместе по одному очень мелкомасштабному плану.
Информация, отображаемая на генплане участка, будет зависеть от размера и характера объекта.

Генпланирование участка включает в себя:
- Титульный блок с указанием названия проекта, типа чертежа, автора, номера редакции, статуса, используемой шкалы и т. д.
- Основные размеры.
- Ключевые материалы.
- Границы участка , в том числе, при необходимости, прилегающих или смежных зданий, прилегающих улиц.
- Расположение здания или зданий окружающих проектируемый объект.
- Основные элементы ландшафта.
- Парковочные зоны с размерами, транспортными потоками и вывесками.
- Дороги, пешеходные дорожки, пандусы, площадки с твердым покрытием и т. д.

Генпланы участка могут также включать информацию о:
- Зданиях, подлежащих к сносу .
- Общей протяженности земляных работ, включая срезку растительного слоя и засыпку, расположение подпорных стен и т. д.
- Общей схеме инженерных сетей, включая дренаж, воду, газ, электричество, телефон, и т.д.
- Видах наружного освещения.
- Ограждениях, стенах и воротах.
- Расположении различных внешних компонентов, таких как; Тумбы, пожарные гидранты, вывески, урны для мусора и т. д.
Там, где генплан участка является сложным, часть информации может отображаться на дополнительных планах специалиста, например: структурные планы участка, историю участка, линии участка, ландшафтные чертежи, доступ и транспортные потоки, наземные условия и геологию и так далее. Генпланы могут сопровождаться разделами, отображающими топографию участка.
